Подключение радиатора — способы и схемы

Подключение радиатора — способы и схемы

Что понадобится для монтажа

Чтобы установить радиатор, необходимы следующие инструменты и комплектующие:

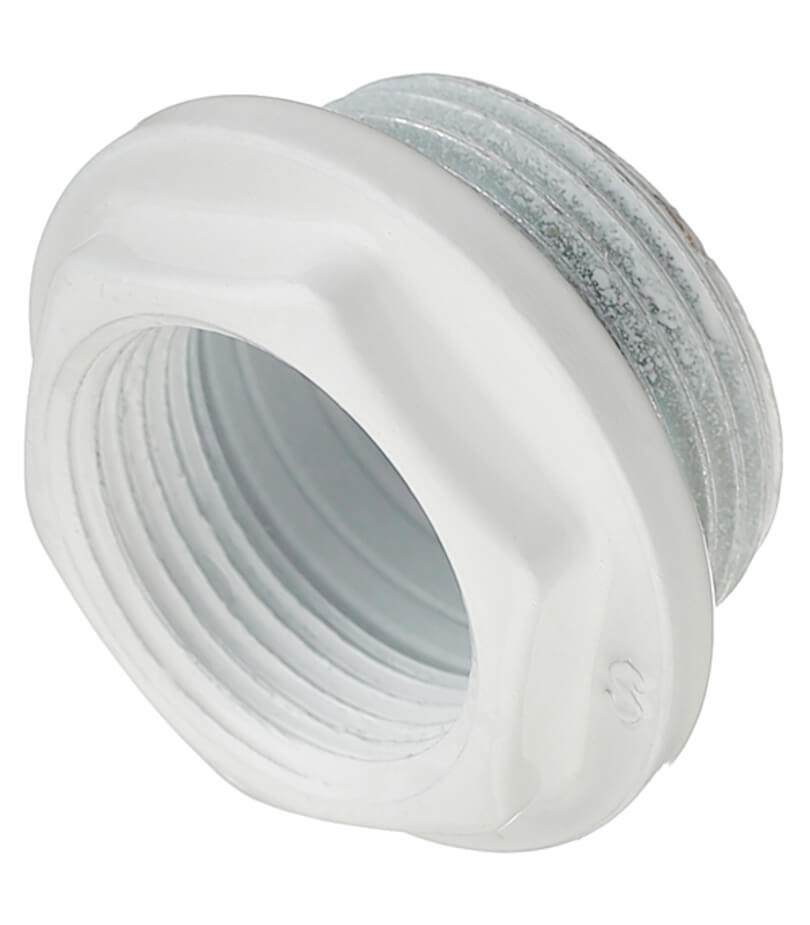

• 2 правых и 2 левых переходника — самая важная вещь при установке, так как она помогает перевести правую резьбу в левую и наоборот. Внутренний соединительный диаметр подбирается в соответствии с используемой трубой;

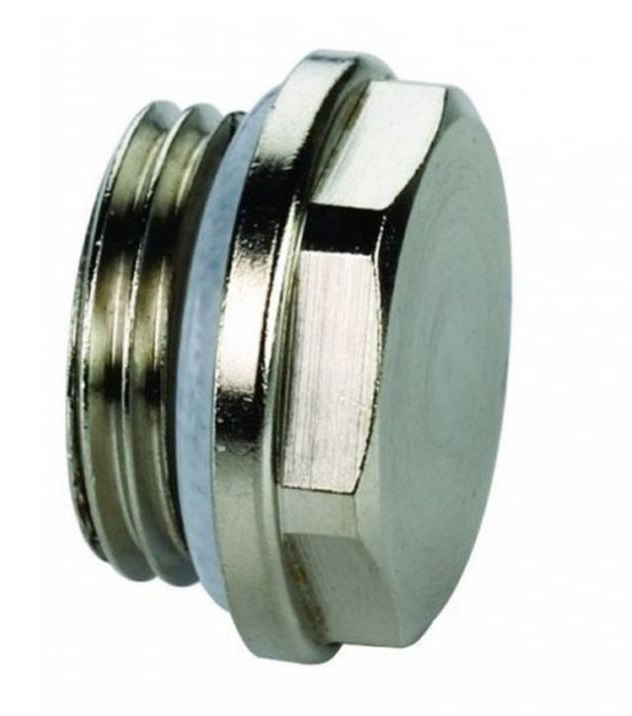

• Заглушки для закрытия двух входов. Чтобы избежать использования дополнительной подмотки, следует выбрать заглушки с прочным кольцевым уплотнением и внешней резьбой, как и у переходника;

• Глухая пробка. Она может послужить альтернативой комплекту из заглушки и переходника, однако ставят ее только на один вход;

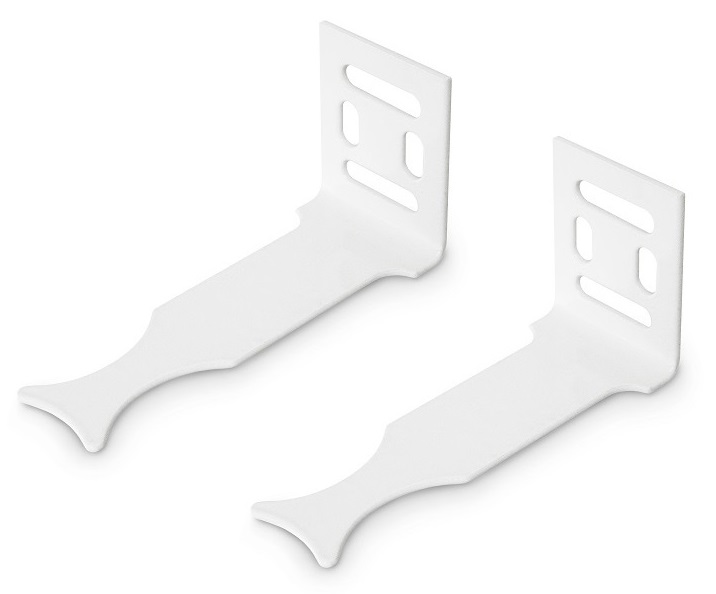

• 3 кронштейна (на каждые 10 секций) и крюки для подвеса радиатора;

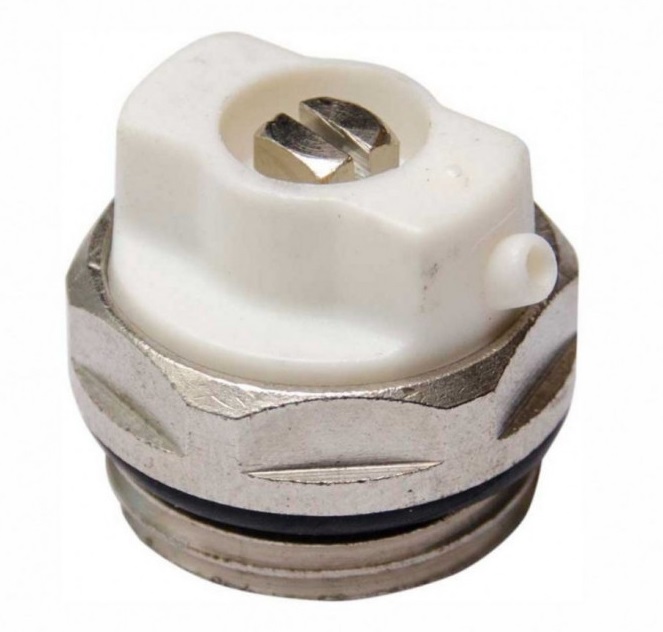

• Кран Маевского — приспособление, выпускающее воздух, который скапливается в батарее. Его устанавливают на другой коллектор (в основном на верхний). Будет играть роль заглушки в закрытом состоянии;

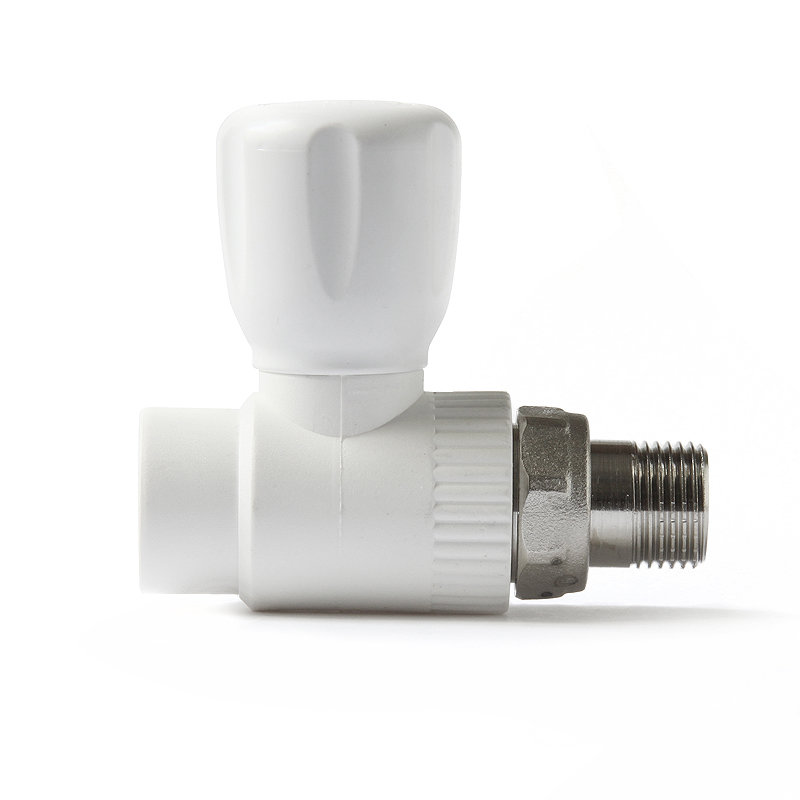

• 2 шаровых крана. Лучшим вариантом будут те, что имеют соединение с гайкой. При необходимости точных регулировок избыточной тепловой мощности центральной системы можно использовать другие краны вместо шаровых;

• Разводные и рожковые ключи;
• Уплотнительная паста;
• Пакля;
• Рулетка;
• Строительный уровень;
• Перфоратор.

Разновидности отопительных систем (однотрубные и двухтрубные)

Можно выделить три основных вида отопительных систем:

• Электрическое;
• Воздушное;
• Водяное.

Существует также различия по количеству труб, используемых при отоплении. Таким образом, существуют однотрубная и двухтрубная системы.

Однотрубная система

Она чаще встречается в многоэтажных домах. Эта система отличается тем, что каждая батарея устанавливается в «разрывы» единственной трубы. Таким образом осуществляется как подача теплоносителя, так и отвод в обратную сторону.

Теплоноситель здесь последовательно проходит через каждый радиатор, который установлен в стояке. По этой причине он постепенно тратит тепло и вследствие чего температура на начальном участке будет выше.

Однотрубные системы различаются по принципу направления потока. Он может идти как сверху вниз, так и снизу вверх (на одной из ветвей). Второй вариант помогает упростить саму систему и сэкономить на расходе материалов.

Двухтрубная система

При такой схеме каждый радиатор имеет отдельную трубу для подачи и отдельную трубу для отдачи теплоносителя. Благодаря двухтрубной системе разница температур нагрева в разных местах расположения батареи сводится к минимуму.

Где лучше всего установить радиатор в квартире

Оптимальное место расположения батареи — точно посередине окна. Дело в том, что через окна уходит много тепла, и если расположить радиатор посередине места под окном, то холодный воздух будет отсекаться и не попадёт в комнату.

Стоит отметить высоту установки. Рекомендуем оставлять 5-10 см между полом и батареей, так как большем промежутке будет образовываться прослойка с холодным воздухом, а при меньшем — сложность уборки.

Еще одним важным аспектом является расположение относительно стены. Здесь расстояние от нее должно быть больше 5 см, чтобы батарея обогревало само помещение, а не стену здания.

Установка радиатора также зависит от наличия отсекателей воздуха. Если они есть, то между подоконником и батареей нужно оставить не менее 5 см. Когда сам подоконник широкий, а также выступает за батарею, то нужно добавить 2 см к каждому сантиметру этой разницы. В случае, если отсекателей нет, то от батареи до подоконника должно быть не менее 10 см и плюс каждые 3 см на сантиметр выступа.

Схемы подключения радиатора, их особенности, правила

Среди основных схем подключения батарей можно выделить следующие:

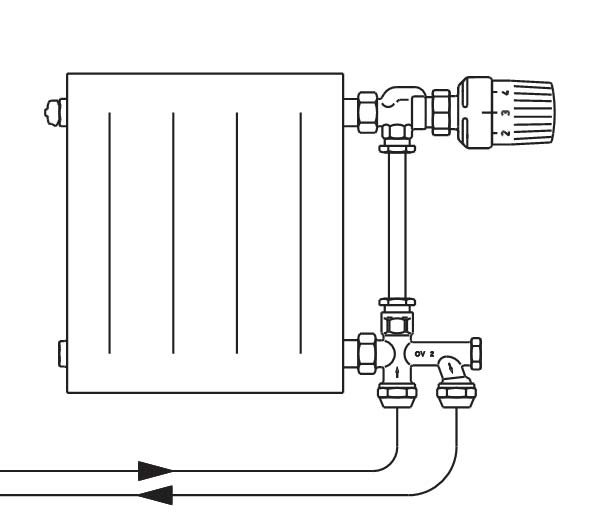

• Боковое — такое подключение является стандартным. В этом случае обратка и подача находятся с одной стороны. Этот способ помогает полностью использовать теплоотдачу и делает возможным снятие максимального количества тепла;

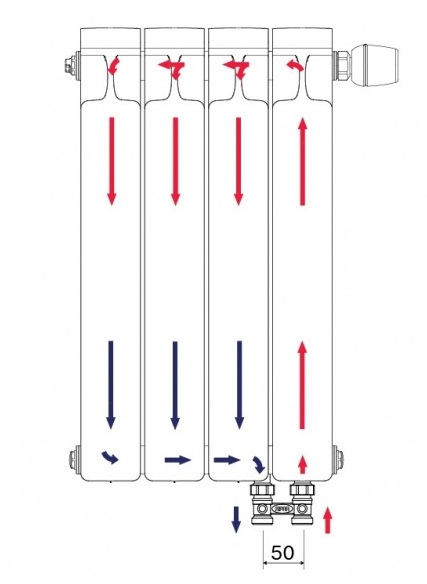

• Нижнее — подключение, при котором и подача, и обратка располагаются снизу. Наличие подводящих и отводящих труб с разных сторон позволяет по максимуму скрыть монтаж трубопроводов, однако при этой схеме эффективность теплоотдачи будет снижаться на 15-20%. В случае, если трубы располагаются с одной стороны, теплоотдача снижаться не будет;

• Диагональное — при данном подключении подводящая труба будет находиться с одной стороны сверху, а отводящая - снизу другой стороны. Его используют, когда радиатор имеет больше 12 секций, либо превышает 1200 мм, если радиатор является панельным. Зачастую он становится альтернативой боковому подключению, чтобы обеспечить равномерное прогревание.

Естественная и принудительная циркуляция: что выбрать

Циркуляция может быть как естественной, то есть не предполагает закупку дополнительных приспособлений и используется под действием законов физики, так и принудительной, которая достигается одним или несколькими циркуляционными насосами.

Естественную циркуляцию применяют тогда, когда есть ограничения по длине трубопроводов, поэтому подходит только для обогревания небольших одноэтажных зданий. А вот принудительная циркуляция станет отличным вариантом для строений с площадью более 100 м2.
